Novedades UNE 60670

Los cambios en la normativa afectan a todos los instaladores de puesta en marcha y mantenedores de calderas, realizamos un breve resumen de las modificacion a tener en cuenta.


Generalidades

Una vez efectuada la medición debe obturarse el orifico de toma de muestras mediante un taponamiento que garantice la estanquidad en el tiempo, resistente a la temperatura de humos y a los productos de la combustión. Dicho taponamiento debe poder desmontarse y montarse cuantas veces sea necesario, debiendo continuar garantizando en todo momento la estanquidad.

Sobre los analizadores de combustión
Los equipos de medida, deben ser certificados por el laboratorio acreditado según la Norma UNE-EN ISO/IEC 17025 como agente alternativo al propio fabricante para realizar la comprobación periódica de los equipos de medida.

La certificación la debera realizar el fabricante del instrumento o bien un laboratorio ENAC como alternativa.

Se aumenta el límite de duracíon del intervalo de tiempo para efectuar el certificado del instrumento de 12 a 18 meses

Se responsabiliza al fabricante o laboratorio de emitir los correspondientes certificados de verificación o calibración y a la empresa responsable de los agentes de puesta en marcha de guardar registro documental durante 5 años.


Previamente a la puesta en marcha de un aparato de gas, se debe comprobar que es adecuado para el tipo de gas que se le va a suministrar y que el aparato lleva el marcado requerido por la legislación vigente. La puesta en marcha de aparatos de gas debe incluir la emisión de un certificado de puesta en marcha según lo dispuesto en la legislación vigente.


Verificación del mantenimiento de las condiciones de seguridad de los aparatos en su instalación:



ANÁLISIS DE COMBUSTIÓN

Análisis de los productos de la combustión En ningún caso se dejaran en servicio el aparato si en combustión supera las 500 ppm de CO


Medición del CO-ambiente

Se reduce el tiempo para comenzar la medición del CO-ambiente desde la puesta en funcionamiento de los aparatos de 1h a 15min.

En caso que los conductos de evacuación de los aparatos, sean B o C y pasen por locales no considerados zona exterior distintos a los que están instalados los aparatos, se les tiene que realizar las mediciones de CO ambiente a los locales En ningún caso se dejara en servicio el aparato de gas si el CO ambiente sobrepasa las 15 ppm

Comprobación del tiro conducto de evacuación.

Se debe realizar en la puesta en marcha de los aparatos de tipo B de tiro natural, cuando el aparato esté ubicado en un local no considerado zona exterior (véase 4.1.2 de la Norma UNE 60670-6:2014).

Cuando la comprobación del revoco se efectúe por medición del CO2 - ambiente (no obligatorio), ésta se debe realizar de forma conjunta y simultánea con la medición del CO-ambiente indicada en el apartado anterior, poniendo en funcionamiento simultáneo todos los aparatos en régimen estacionario a la máxima potencia. Transcurridos cinco minutos desde la puesta en marcha de los aparatos de gas, se mide la concentración de CO2-ambiente del local mediante un analizador adecuado cuya sonda se sitúe aproximadamente a 1 m de los diferentes aparatos y 1,80 m de altura. En ningún caso se debe dejar puesto en marcha un aparato cuando el valor obtenido en la medición del CO2-ambiente alcance 2.500 ppm.

Resumen:
Cuando la comprobación de revoco se efectué por medición del CO2 ambiente, esta se realizara durante 5 minutos con todas las ventanas y puertas cerrada a 1 metro del aparato y a 1,8 m de altura En ningún caso se debe dejar en marcha el aparato si el valor obtenido de CO2 en ambiente supera las 2500 ppm

Resumen de datos de las comprobaciones en los análisis de combustión. Se dejara el aparato precintado cuando:
                   CO en ambiente alcance los 15 ppm.
                   CO en conducto de evacuación de PDC, supere 500 ppm
                   CO2 en ambiente alcance los 2500 ppm


Para mayor información puede consultar la normativa UNE-60670.



Analizador de combustión CHEMIST 500


Osciloscopios portátiles

Con un alcance de hasta 200 MHz de ancho de banda, estos osciloscopios portátiles de doble canal están concebidos para su uso en aplicaciones como el mantenimiento de maquinaria industrial, y en el sector de la automoción y la aeronáutica, entre otros.

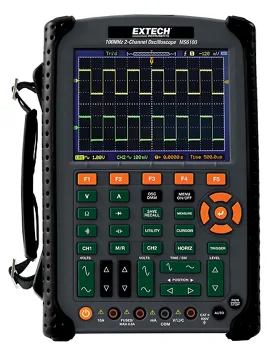

Osciloscopios portátiles de doble canal
Eideo Análisis ha presentado su nueva serie deosciloscopios portátiles de doble canal para trabajo de campo, los MS6000.
Los nuevos modelos a añadir a esta serie de osciloscopios portátiles son el MS6060, MS6100, y MS6200El primero presenta una capacidad de 60 MHz, mientras que para el segunda esta sube a 100, y se multiplica por dos en el último modelo, llegando a los 200 MHz.
Estas capacidades en los osciloscopios portátiles de doble canal son comparables a las que ofrece un osciloscopio de sobremesa, pero en esta ocasión con lo que contamos es con una versión portátil, que podemos llevar a trabajar sobre el terreno.
Su interfaz facilita que podamos ver diversas formas de onda, y también son muy simples de configurar mediante un control automático de un solo toque que optimiza la posición el rango, el tiempo base y el triggering para asegurar una visualización estable de, virtualmente, cualquier forma de onda.
Se ha buscado simplificar la configuración para agilizarla una vez se despliega sobre el terreno, mediante una serie de menús en pantalla muy intuitivos y soporte para multi-lenguaje.
La serie completa de osciloscopios portátiles de doble canal MS6000 ofrece 23 parámetros de medición automáticos, y utiliza una función de detección de picos para el modo de captura XY de fallo de 10 ns.
También incluyen un grabador de formas de onda que puede llegar al almacenamiento de hasta 1.000 pantallas/frames con formas de onda.
Para conectividad en los osciloscopios portátiles de doble canal, dispone de un puerto USB, lo que permite gestionar los datos desde una computadora y, además, también dispone de un slotmicroSD. La función FFT es ideal para investigar los armónicos y la distorsión.

Usos para los osciloscopios portátiles de doble canal

Sus aplicaciones son, por ejemplo, el mantenimiento de plantas industriales, los procesos de instalación y mantenimiento de maquinaria en los campos de la automoción o la aeronáutica entre otros.
Estos osciloscopios portátiles de doble canal son muy rugerizados, para aguantar posibles percances que puedan ocurrir durante su operación.

Nuevas tecnologías: Termografía

Termografía:
Una tecnología preparada para conquistar el mundo


Vivimos en una época en la que las nuevas tecnologías se incorporan al mercado más rápido que nunca. Un avance tecnológico suele conducir rápidamente a otro. Las nuevas tecnologías se introducen en el mercado incluso antes de que podamos familiarizarnos con las anteriores. Nuevos productos, basados en estas nuevas tecnologías, se lanzan continuamente. A veces, estas tecnologías resultan bastante costosas en la etapa de introducción, pero una vez que los primeros adeptos tienen la oportunidad de comprar el producto y que dicho producto pasa a fabricarse en masa, los precios bajan rápidamente e incluso a veces el producto se convierte en un bien de primera necesidad. Un ejemplo claro es el teléfono móvil. Aunque voluminosos y costosos al principio, se convirtieron rápidamente en un producto que cabe en la palma de la mano y que millones de personas utilizan a diario.



Muchas de las tecnologías que consideramos comunes actualmente tuvieron su origen en aplicaciones militares. El radar y los motores a reacción fueron desarrollados por y para uso militar. Los sistemas de posicionamiento global, vulgarmente conocidos como GPS, fueron desarrollados a principios de los años setenta por el Ministerio de Defensa estadounidense para guiar misiles. Cuando empezaron a integrarse en coches para aplicaciones civiles, los GPS eran aún sistemas muy costosos. En la actualidad, prácticamente todos los coches incorporan un sistema GPS.
Pero la madre de todas las invenciones militares es lo que el Pentágono apodó como "Red Intergaláctica". Esta idea descabellada se convirtió en Internet. Sin duda alguna, es la invención militar por excelencia que ha cambiado nuestro mundo.
Hoy en día, existe otra tecnología que encuentra su origen en aplicaciones militares y que ya se integra en muchas aplicaciones civiles muy útiles. Se trata de una tecnología que no sólo cambiará nuestras vidas, sino que también salvará vidas. La tecnología se denomina: termografía.

Mientras que una cámara normal depende de la luz para generar una imagen, una cámara térmica, a veces también denominada cámara de infrarrojos, es capaz de captar diferencias de temperatura mínimas y convertirlas en una imagen térmica nítida en la que se pueden detectar hasta los más mínimos detalles. Al contrario que otras tecnologías, como la amplificación de luz que necesita una cantidad mínima de luz para generar una imagen, la termografía puede ver en oscuridad total. No necesita luz alguna.
La primera cámara térmica para aplicaciones militares fue desarrollada en Suecia en 1958 por una empresa llamada AGA, denominada actualmente FLIR Systems. Como es capaz de producir una imagen clara en oscuridad total, la tecnología termográfica ofrece la capacidad de ver y detectar las amenazas en las noches más oscuras. Las cámaras térmicas pueden ver a través de la niebla, la lluvia y la nieve. También tienen la capacidad de ver a través del humo, lo que aumenta su interés para usos militares, puesto que son capaces de ver a través de un campo de batalla totalmente cubierto de humo.
La primera cámara de infrarrojos destinada a aplicaciones comerciales se desarrolló en 1965. Se utilizó para inspeccionar líneas de alta tensión. Hasta 1973 no se introdujo la primera cámara de infrarrojos "portátil" que funcionaba con batería.
Aunque se denominó "portátil", este sistema aún era muy voluminoso. La tecnología utilizada en aquel momento requería llenar la cámara de nitrógeno líquido para refrigerar el detector de infrarrojos integrado en el sistema. En 1985 FLIR Systems consiguió introducir el primer sistema que no requería nitrógeno líquido para refrigerar el detector. En su lugar, se integró un refrigerador criogénico.

conquer 1.png
Mala conexión
conquer 2.png
Alto voltage

Hubo que esperar hasta 1997 para comercializar una cámara térmica con un detector no refrigerado, denominado microbolómetro. Una de las principales ventajas del microbolómetro es que no contiene piezas móviles y es, por tanto, menos susceptible a las averías. Además, su producción resulta menos costosa, lo que permitió a los fabricantes de cámaras térmicas reducir el precio de sus productos.
Del ámbito militar a las aplicaciones industriales
Tradicionalmente las cámaras térmicas han sido utilizadas para uso militar, hasta la introducción del microbolómetro no se empezaron a utilizar para aplicaciones industriales comerciales.

Los primeros clientes industriales que descubrieron las ventajas de la termografía fueron las grandes empresas productoras. Las cámaras térmicas no sólo generan una imagen basada en diferencias de temperatura, sino que además esas diferencias también pueden medirse claramente. Gracias a complicados algoritmos implementados en una cámara térmica, es posible calcular valores absolutos de temperatura.
La industria pronto descubrió que la termografía podía proporcionar información valiosa sobre equipamiento eléctrico. Fusibles, conexiones, cables, pero también equipos de alta tensión como transformadores, líneas eléctricas, etc., todos ellos pueden inspeccionarse de forma sencilla y sin contacto con una cámara térmica. La ventaja es que la termografía puede ayudar a los jefes de mantenimiento a detectar una anormalidad antes de que se produzca el problema real. De esta forma, se pueden evitar costosas averías y ahorrar tiempo y dinero.
conquer 3.png
Los departamentos de Investigación y Desarrollo de esas mismas empresas se entusiasmaron con la tecnología termográfica.
Resulta más beneficioso hacer uso de la termografía de infrarrojos en la etapa temprana del diseño del producto. En la fase de desarrollo, antes de pasar a la producción en masa, los aparatos se prueban exhaustivamente. Los consumidores esperan un producto perfecto a un precio asequible. Gracias a la tecnología infrarroja, las empresas pueden acortar la fase de desarrollo y empezar a recuperar rápidamente sus inversiones en desarrollo.
Gracias a que cada vez más empresas industriales empezaron a utilizar la tecnología termográfica, pudieron darse los primeros pasos hacia la denominada producción en masa. Pero incluso entonces, las cámaras térmicas constituían una herramienta muy cara que costaba 20.000 euros o más. La termografía era aún una tecnología muy exótica desconocida para los consumidores. Las únicas imágenes térmicas que los consumidores veían eran las que se mostraban en películas de Hollywood como Predator I y II.
Producción en masa
Entonces… ¿qué ha cambiado? ¿Cómo llegará la tecnología termográfica a las vidas de los consumidores de a pie? ¿Cuáles son sus ventajas?

Hace pocos años se dio un paso crucial hacia la producción en masa de cámaras térmicas. En aquel momento, BMW, uno de los fabricantes de automóviles más importantes del mundo, decidió incorporar una cámara térmica para mejorar la visión de los conductores de su serie 7 de alta gama. El incremento de la seguridad del conductor y de los pasajeros es una de las prioridades de BMW. Dado que muchos accidentes se producen durante la conducción nocturna, BMW buscaba una solución para reducir este número de accidentes.

conquer 6.png

Más tarde, el mismo módulo de visión nocturna de BMW se ofreció como prestación opcional en los modelos de las series 5 y 6 de BMW. La gran demanda de esta prestación de seguridad opcional permitió a FLIR Systems, líder mundial en fabricación de cámaras térmicas, aumentar significativamente su producción. En la actualidad, FLIR Systems produce miles de cámaras térmicas sólo para la mejora de la visión de los conductores. Una de las consecuencias de este aumento del volumen de producción es una reducción significativa del precio de una cámara térmica. Actualmente, se puede adquirir una cámara térmica por menos de 3.000 €. Aunque aún puede parecer caro, constituye una enorme diferencia en comparación con los 50.000 € que valía hace tan solo 6 años.
Pero la producción en masa no sólo se vio impulsada por los bienes de consumo. De nuevo, la industria militar tuvo mucho que ver en ello. Uno de los motores de crecimiento fueron los vehículos aéreos no tripulados. El uso de estos vehículos es cada vez más habitual en aplicaciones civiles y militares, especialmente los aviones en miniatura diseñados para volar a baja altitud. Estos aviones lanzados a mano y controlados por radio pueden equiparse con cámaras de vídeo asociadas con una estación terrestre. Son extremadamente eficientes para la realización de operaciones de reconocimiento o para seguir los movimientos de tropas en el campo de batalla.
El ejército fue el primero en darse cuenta de que la termografía permite al avión volar en oscuridad total y detectar objetivos a través del humo y las nubes. Las aplicaciones civiles se sumaron rápidamente a esta tendencia y, hoy en día, esos mismos aviones también se utilizan para detectar, por ejemplo, incendios forestales. Las áreas que están más calientes que las inmediaciones y pueden indicar el inicio de un incendio se pueden ver claramente en una imagen termográfica.
Precios más bajos, más aplicaciones, volúmenes mayores, precios más bajos…
Ahora que los volúmenes aumentan y los precios bajan, surgen más y más aplicaciones para las cámaras térmicas. Algunas de estas aplicaciones ya existen desde hace años, pero estaban reservadas para unos pocos privilegiados que podían permitirse gastar una gran cantidad de dinero en una cámara térmica.


Mejora de la visión del conductor
Como ya se ha mencionado, la mejora de la visión de los conductores es la aplicación que probablemente más ha contribuido al aumento del volumen de producción de cámaras térmicas.

La conducción nocturna comporta riesgos serios para conductores de camiones, autobuses y otros vehículos pesados. Muchos accidentes graves se producen de noche, con niebla o lluvia ligera, porque el conductor no detecta la causa del accidente a tiempo para evitar la colisión. Cada año, miles de accidentes en los que se ven involucrados grandes vehículos se producen por la noche, casi siempre debido a la presencia de condiciones climáticas adversas. Los conductores carecen de la capacidad necesaria para reducir rápidamente la velocidad; la fatiga puede afectar negativamente al tiempo de reacción y la visión resulta más difícil en la oscuridad.
La termografía es un potente sistema de mejora de la visión del conductor que reduce considerablemente los riesgos que comporta la conducción nocturna y que permite al conductor ver cinco veces más que con los faros tradicionales. No necesita luz para funcionar. Gracias a la termografía, los conductores pueden detectar y reconocer más rápidamente peligros potenciales y evitar accidentes mortales.


Al permitir a los conductores ver imágenes térmicas en la carretera, con un alcance mucho mayor que el de los faros, los conductores pueden detectar obstáculos, curvas de la carretera… mucho antes y disponen de más tiempo para reaccionar. La termografía también ayuda a los conductores a ver mejor los bordes de la carretera, ver antes las curvas, superar la ceguera momentánea producida por el resplandor de los faros de los coches que circulan en sentido contrario y ver a través del humo, el polvo, la niebla y la lluvia ligeras.
Pero no sólo los coches de lujo incorporan tecnología termográfica. Una cámara térmica como la PathFindIR de FLIR Systems puede integrarse fácilmente en camiones y autobuses. Además, los trenes y los metros también están empezando a equiparse con cámaras térmicas. Los vehículos de emergencia, como los camiones de bomberos y las ambulancias, que tienen que llegar al lugar del accidente lo antes posible también durante la noche, han descubierto las ventajas de la termografía. Además, si se ha producido un incendio, las cámaras térmicas pueden ver a través del humo y ayudar al conductor a llegar al lugar del accidente sin provocar otros accidentes.
Aplicaciones marítimas
La mejora de la visión nocturna no sólo es importante para los conductores de un vehículo. Los capitanes de barco también tienen que navegar por la noche. El costoso barco, sus pasajeros, la carga y la tripulación han de protegerse.

Una cámara térmica permite a los capitanes de barco ver en oscuridad total. Pueden ver claramente la señalización del canal, el tráfico en vías de navegación, los salientes de tierra, los pilotes de los puentes, las rocas, otros barcos y cualquier otro objeto flotante que pueda dañar su barco si no se detecta. Incluso los objetos pequeños, que podrían no ser detectados por un radar, como escombros flotantes, son claramente visibles para una cámara térmica.

conquer 9.png conquer 10.png


Pero instalada en un barco, una cámara térmica también puede salvar vidas. Encontrar lo antes posible a una persona que ha caído por la borda es de una importancia extrema. No sólo porque la persona puede alejarse flotando del barco, sino porque la hipotermia es un factor a tener en cuenta. Gracias a la tecnología termográfica, el náufrago puede ser localizado enseguida y ser rescatado del agua.
Aviones
Instalada en aviones, una cámara térmica puede utilizarse para facilitar el aterrizaje. Puede ayudar a los pilotos mejorando su capacidad para ver la tierra y a otros aviones a grandes distancias, incluso en oscuridad total, con niebla ligera, polvo o humo.

Las cámaras térmicas nunca sustituirán a las herramientas e instrumentos existentes que un piloto utiliza para aterrizar el avión. No obstante, puede constituir un buen complemento trasladando al piloto una imagen clara de la situación.
Cuando el avión se desliza lentamente sobre la pista para despegar o aterrizar, la cámara térmica puede contribuir a evitar accidentes. Recuerde que una cámara térmica puede ver a través de la niebla y la lluvia ligeras. Por tanto, puede detectar fácilmente a otros aviones u objetos que el ojo no puede detectar a simple vista en condiciones climáticas adversas.
Extinción de incendios
Los bomberos llevan años utilizando cámaras térmicas para ver en oscuridad total a través del humo, así como para detectar puntos calientes en suelos, paredes y techos. El humo está repleto de partículas de carbonilla del tamaño de un micrón, lo que lo convierte en una fuente muy absorbente de la luz visible. No obstante, cuando el tamaño de una partícula es significativamente más pequeño que la longitud de onda de luz utilizada por un sensor, la dispersión de la radiación se reduce enormemente, haciendo posible ver a través del humo. La capacidad de las cámaras térmicas para ver a través del humo contribuye a salvar vidas. Las personas se pueden localizar fácilmente en una habitación llena de humo.

La capacidad para detectar diferencias de temperatura de objetos es vital para los bomberos, que deben abrir puertas que dan paso a fuegos o que deben identificar el lugar y la extensión de un incendio de forma rápida y fiable. Las cámaras térmicas han demostrado ser una herramienta excelente cuando son utilizadas por bomberos experimentados y bien entrenados.
La capacidad de salvar vidas de una cámara térmica es bien conocida por los bomberos y, en la actualidad, cada vez son más los bomberos que pueden beneficiarse de la potencia de una cámara térmica.

conquer 12.png conquer 11.png

Haciendo del mundo un lugar más seguro
La tecnología termográfica también se está generalizando en aplicaciones de vigilancia y seguridad. Mientras antes el uso de una cámara térmica se consideraba privilegio de las patrullas fronterizas y otros organismos gubernamentales, en la actualidad cada vez son más las instalaciones industriales que utilizan la potencia de una cámara térmica para proteger sus valiosos activos y a su personal.

Centrales nucleares, instalaciones petroquímicas, almacenes, puertos, aeropuertos… son vulnerables a robos e incluso a ataques terroristas, y se pueden proteger utilizando cámaras de imágenes térmicas. Terrorismo, vandalismo y violencia indiscriminada amenazan la seguridad del personal y la integridad de instalaciones públicas y privadas. Un completo programa de seguridad que utilice cámaras térmicas es la clave para la protección de bienes y la reducción de riesgos. La termografía descubre las amenazas escondidas en la oscuridad, ocultas por la meteorología adversa y veladas por el polvo, la niebla y el humo.
También la policía y otros organismos de orden público utilizan la tecnología termográfica. Esta les permite localizar y perseguir sospechosos en oscuridad total. Los sospechosos no pueden ocultarse entre los arbustos o las sombras, ya que la temperatura de su cuerpo es inmediatamente captada por una cámara térmica.
Pero también en esta área, las cámaras térmicas encuentran la forma de llegar a los consumidores. Las casas y propiedades grandes ya cuentan con la ayuda de cámaras térmicas para su protección y es posible que sea cuestión de tiempo que muchos sistemas de seguridad doméstica se complementen con una pequeña y potente cámara térmica.
Misiones de búsqueda y rescate
La tarea principal de los profesionales de búsqueda y rescate es encontrar a personas que están en apuros, perdidas, enfermas o heridas, tanto en una zona remota o de difícil acceso, como montañas, desiertos o bosques, como en el mar, ya sea cerca o lejos de la costa. Las búsquedas pueden realizarse con personas que se desplazan a pie, a caballo o en vehículos. Por lo general, también se utiliza asistencia aérea si está disponible.

Las cámaras térmicas a veces se montan en helicópteros que sobrevuelan la zona de búsqueda. Una cámara térmica detecta fácilmente actividad humana en zonas remotas, de forma que la víctima puede localizarse antes de que sea demasiado tarde. Una cámara térmica es capaz de hacer esto en oscuridad total, en tierra, mar o aire.
Inspección de edificios
Desde la crisis del petróleo de los años setenta, somos concientes de que nuestras reservas de energía son valiosas y limitadas. El calentamiento global de la tierra debido a las emisiones de CO2 también se sabe que está en gran parte provocado por la polución asociada a la quema de combustibles fósiles utilizados para calentar edificios. Cada vez son más los países que establecen legislaciones para inspeccionar edificios regularmente en busca de pérdidas de calor.

Una cámara térmica es una herramienta fácil de usar para detectar defectos de aislamiento y otras anomalías en edificios. Probablemente, es cuestión de tiempo que todos los edificios sean inspeccionados con una cámara térmica.
Aplicaciones médicas
La temperatura del cuerpo humano es un fenómeno complejo. El hombre es homeotermo y produce calor, que se emite al medioambiente. La interfaz entre esa producción de calor y el medioambiente es la piel. Este órgano dinámico se ajusta constantemente para equilibrar las condiciones internas y externas, satisfaciendo a la vez las demandas fisiológicas del organismo.

La termografía está generalmente aceptada como una herramienta precisa y fiable para la evaluación y el diagnóstico médico. Los cambios en la conductividad térmica de la piel provocados por quemaduras, ulceración cutánea o injertos se pueden detectar y supervisar fácilmente con un sistema termográfico sensible. Otras aplicaciones comunes son la detección temprana de cáncer de piel, el tratamiento del dolor, la evaluación de la profundidad de quemaduras, la detección de fiebre y la cirugía a corazón abierto.
También durante la epidemia de SRAS que se vivió hace unos años, las cámaras térmicas se utilizaron mucho para evitar la propagación de la enfermedad. Varios países instalaron cámaras térmicas en aeropuertos para detectar personas con una temperatura corporal elevada. Cuando se detectaba a una persona que podía sufrir de SRAS, un equipo médico le evaluaba más exhaustivamente.
La termografía permitió la detección de un gran número de personas en un intervalo de tiempo muy reducido.

El futuro de la termografía
Sin duda alguna, las cámaras térmicas seguirán el mismo camino que otros productos siguieron antes. El equipamiento se irá haciendo cada vez más compacto, la calidad de la imagen irá mejorando aún más y las cámaras térmicas incorporarán más prestaciones.

A medida que las cámaras térmicas vayan incorporándose a más aplicaciones orientadas a los consumidores, como la mejora de la visión de los conductores y la seguridad doméstica, el interés por el producto irá en aumento, los volúmenes de producción crecerán y los precios bajarán.
A dónde conducirá esto... nadie lo sabe. Pero existen muchas probabilidades de que en un plazo de tiempo muy breve todos los policías, bomberos y vigilantes de seguridad dispongan de su propia cámara térmica. La mayoría de los coches, camiones, trenes y otros vehículos podría equiparse con tecnología termográfica.
Después de todo, para ver en la oscuridad y para muchas otras aplicaciones útiles, la termografía es una herramienta muy superior al resto.

Formación 2015

Eideo Análisis, formacion analizadores combustión

Eideo, realiza diferentes jornadas de formación por todas las provincias de España, Portugal y Andorra para acercar a los ya clientes y nuevos clientes una ventana de posibilidades para aprender mas sobre los equipos que suministran.

De esta manera Eideo se compromete con sus clientes a una formación continua y una mejora para desempeñar un trabajo correcto.

Las jornadas se dividen en parte práctica y teórica en la que permiten a los asistentes asentar los conocimientos con resultados muy satisfactorios.

Estas son las fechas para las siguientes jornadas formativas:

Sevilla: 19 de mayo 2015 12:00h
Badajoz: 20 de mayo 2015 16:00h
Mérida: 21 de mayo 2015 16:00h
Almendralejo: 22 de mayo 2015 09:00h
Valencia: 25 de mayo 2015 17:00h

Próximamente:
Madrid, Galicia, León, Asturias, Cantabria, Málaga y Granada.

Si quieres asistir inscríbete en info@eideoanalisis.com o bien contacta al 933773566

Plan renove Calderas / Eficiencia energética 2015




A continuación os indicamos los planes y ayudas para la renovación de calderas para el año 2015 en las diferentes comunidades autónomas. Añadiremos más a medida que vayamos recopilando mayor información

ANDALUCIA

Junta de Andalucia

Programa de subvenciones para el desarrollo energético sostenible de Andalucía. “Andalucía A+

Del 27/12/2014 a 01/06/2015

Más información



ASTURIAS

Gobierno del Principado de Asturias. Consejería y Empleo a través de “Asinas” y “Afoncasa”

Renovación de calderas y calentadores de agua a gas (Plan Renove Calderas/Calentadores 2015)

Del 14/04/2015 a 14/08/2015

Más información



CASTILLA-LA MANCHA

DG Industria Energía y Minas – Gobierno Regional de Castilla la Mancha

Plan sustitución calderas individuales

Hasta  15/10/2015 o agotar fondos

Más información


COMUNIDAD DE MADRID

Comunidad de Madrid

Plan Renove de Calderas Individuales

Hasta agotar fondos con fecha límite 25 de Septiembre de 2015

Más información


COMUNIDAD VALENCIANA

IVACE. Instituto Valenciano de Competitividad Empresarial

Plan Renove Calderas Domésticas 2015

Del 21/01/2015 hasta 29/05/2015

Más información







ACCESORIOS CHEMIST 500

El analizador Chemist 500 permite una gran variedad de accesorios que lo hacen un equipo único, gran parte de los accesorios están incluidos en el kit de compra, pero el cliente aun podrá aumentar su uso según las necesidades particulares.

Medir la velocidad del aire, realizar la comprobación de estanqueidad de una instalación, presión diferencial, medir la corriente de ionización, sondas de alta precisión y un sin fin de posibilidades. Aquí recogemos los accesorios disponibles.

CHEMIST 500 -> APROBADO POR GAS NATURAL FENOSA

Analizador de combustión Chemist 500 aprobado por Gas Natural Fenosa


El analizador de combustión ha sido aprobado por la compañía Gas Natural Fenosa, uno de los equipos mas compactos del mercado al disponer de la impresora interna y un conjunto de accesorios que hacen del analizador un equipo único en el mercado.

Chemist 500 se abre paso al mercado, después que su antecesor el Chemist 400 lograra ser uno de los analizadores mas vendidos en España durante el 2014, ahora recoge el testigo su el 500 que ya durante el 2015 es líder en unidades de vendidas superando a la marca Testo Italia.

El equipo de comerciales, están disponibles para ofrecer todo tipo de información y resolución de dudas sin ningún tipo de compromiso.

Es el momento de cambiar tu analizador y conocer las ventajas que te ofrece Chemist, siempre al mejor precio con la mayor calidad.

LEPTON® La termografia más pequeña llega al mercado


FLIR Systems, Inc. presenta las pioneras y asequibles cámaras LWIR no refrigeradas, llegando a recientes acuerdos con dos distribuidores de componentes electrónicos como Digi-Key Electrónica y Avnet, Inc. para hacer la cámara térmica micro Lepton®  disponible en todo el mundo desde una sola unidad.
Con 8.5 x 8.5 x 5.63 mm es lo suficientemente pequeña como para caber en una moneda de 20 céntimos.

Lepton es la cámara térmica mas compacta de FLIR. Se ofrece a los ingenieros de sistemas y diseñadores de productos una solución asequible, llave en mano para la integración de imágenes térmicas en los dispositivos existentes, así como las plataformas emergentes, como robots, cámaras térmicas de seguiridad compactas y micro vehículos aéreos no tripulados. El diseño Plug-and-play de Lepton simplifica el desarrollo de productos y pruebas. Cuenta con una de 80 x 60 FPA, pero requiere sólo 150mW de potencia, utiliza interfaces de miveo MIPI y SPI, y tiene una interfaz de control en serie de dos hilos y una interfaz de conectores de 32 pines al conector. Debido al tamaño de Lepton sin precedentes, de bajo coste y bajo consumo de energía, la tecnología térmica puede utilizarse ahora en formas que antes se consideraban imposibles.

Lepton esta disponible en tres variantes. Dos modelos shutterless ofrecen la posibilidad de elegir un (FOV) LENTE DE 50º o 25º de campo de visión y un tercer modelo que contiene una lente de 50º FOV con un obturador incorporado que vuelve a calibrar automáticamente la cámara.

Digi-Key, empezará a distribuir Lepton a finales de abril, con Avnet en Mayo. La posibilidad de comprar un núcleo térmico de FLIR de forma individual representa un hito en la industria. Hace una década, el costo de los componentes de la cámara térmica fue más allá del alcance de los consumidores. Con Lepton, sin embargo, los módulos de cámaras térmicas ahora son tan accesibles como resistencias de potencia, módulos WIFI o microchips.

Lepton ya esta siendo utilizado en una serie de productos de FLIR, incluyendo el accesorio para moviles FLIR ONE™ para dispositivos Android y Apple iPhones y iPads. también el pirometro visual TG165, la camara termografica de bolsillo FLIR C2 y la cámara de seguridad FLIR TCX Mini.


Analizador de combustión Aprobados por Gas Natural Fenosa



A partir de abril del 2015 Eideo Análisis cuenta con la aprobación total de todos los analizadores de combustión por la compañía Gas Natural Fenosa, los técnicos de la compañía podrán utilizar toda la gama completa de nuestros analizadores ya que han sido incluidos en el listado de homologados.


Eideo Análisis consolida en el mercado su analizador de combustión Chemist 500 como un equipo de calidad y con las mayores prestaciones sin extras en la compra del equipo. Una herramienta completa que permite al usurario final trabajar fácilmente y con la tranquilidad de un servicio técnico de calidad, con soporte de atención al cliente directo.

Además cumple con la normativa europea EN 50379 apartado 1 y 2.

El analizador de combustión Chemist 500 ya es número 1 en ventas en Italia superando a Testo en unidades vendidas durante el 2014.

Si estas interesado en conocer nuestros productos contacta con nosotros y un comercial de tu provincia se pondrá en contacto contigo para poder ayudarte a conocer cual es tu equipo idóneo

                             www.eideoanalisis.com - 933773566 - info@eideoanalisis.com

Combustión en Calderas de Biomasa


Existen diversas razones por las que el aprovechamiento energético de la biomasa es conveniente:

  • Porque reduce las emisiones netas del CO2 a la atmósfera, siempre que la biomasa vuelva a generarse (por el crecimiento de la planta quemada) y que la energía introducida en el ciclo de la combustión - regeneración sea pequeña frente a la producida en la combustión.
  • Por otro lado ya que en muchos casos la biomasa es un residuo de un proceso agrícola, industrial o ganadero del que es necesario deshacerse. Tratarlos como combustibles o fuentes de alimentación energética es una opción con la ventaja añadida de producir energía aprovechable. En el caso de la madera de bosques, por ejemplo, la limpieza de los montes podría ser un beneficio suficiente que compense la baja eficiencia del recogido y traslado a planta.


Los niveles de emisiones de CO2 dependen del tipo de equipo y la calidad del combustible. Los niveles de emisión de NOx varían de 60 mg/MJ, para calderas pequeñas de pellets en su rendimiento en régimen nominal. Para calderas de más potencia los rangos son de 170 mg/MJ.

Las emisiones de las calderas de biomasa con madera de combustible son relativamente altas comparándolas con combustibles fósiles por el poder calorifico bajo de la madera. Se puede decir que las emisiones de CO2 se consideran neutrales ya que los arboles durante su crecimiento y vida han absorbido las mismas emisiones que luego generan.


Analizador de combustión biomasa



Cómo medir la combustión de la caldera?


Presentamos el nuevo analizador de combustión Chemist 500

El equipo mas versátil del mercado, con una gran experiencia en equipos para la medición de la combustión para calderas.

En tan solo 4 pasos podrás realizar el análisis de combustión de una caldera, el equipo Chemist permite al técnico realizar de una forma fácil y rápida los trabajos de mantenimiento y ajuste para el control de la combustión.

Es muy importante visualizar de forma sencilla el rendimiento de nuestra caldera, así como visualizar el valor de CO ambiente (Monóxido de carbono) en la sala.


 Un teclado de membrana para naver facilmente por el menu del equipo.


Conectores y comunicaciones al orden del día, bluetooth y USB para la transmisión de datos al exterior mediante móviles en app o bien al pc.






FLIR® aporta imágenes más ricas en detalles a sus cámaras industriales portátiles.


MSX DE FLIR


La tecnología innovadora y patentada MSX® de FLIR permite realizar inspecciones de la fachada más
rápidas y con más detalles eléctricos y mecánicos.
Poder compartir las imágenes de la cámara con los clientes o compañeros de trabajo es una gran ventaja
de la tecnología termográfica. Sin embargo, una termografía sola no siempre es suficiente para ayudar
a comprender lo que están viendo. Por esa razón, FLIR Systems desarrolló el modo de imagen dinámica
multiespectral MSX®. La imagen MSX aporta los espectros visuales y termográficos de una manera
increíble e innovadora. La tecnología se incorpora ahora en la mayoría de las cámaras termográficas de
FLIR para el mercado industrial y de la construcción. MSX genera de manera instantánea una imagen
termográfica definitiva y de tipo todo en uno que fácilmente le orienta a localizar el problema en
cuanto lo ve en la pantalla o en un informe. Con el formato FLIR guardará todas las imágenes (MSX,
termográficas y visuales) con un toque de botón.

SIN MSX                                                                                                                        CON MSX


Los detalles clave obvios a simple vista como los números, las etiquetas, las señales y las características estructurales se pueden perder en una termografía regular, por lo que se requiere a menudo una foto digital independiente como referencia para la ubicación del problema de la temperatura que ha encontrado. Una termografía regular solo muestras las señales de calor que pueden generar detalles que se pierden con la neblina si presentan una temperatura similar. Para superar esto, las cámaras FLIR con MSX.

utilizan una cámara digital interna para mejorar la termografía. La imagen visual esqueletizada de alto contraste permite que aspectos clave del espectro visible se superpongan en la parte
superior de la salida termográfica mientras se mantiene todavía la información térmica importante destacada.
Por ejemplo, los conectores de codo (imágenes de la derecha). Puede ver que uno de los conectores está caliente a través de la cámara termográfica y puede visualizar con sus propios ojos la etiqueta que identifica cada conexión del panel. Sin embargo, la tinta de dichas etiquetas va a tener la misma temperatura que la pegatina sobre la que está impresa, de manera que el dispositivo de captura termográfica no diferenciará entre las dos. Con MSX en la otra mano esto es claramente visible en la imagen.

La termografía más detalles visuales de alto contrasteLa tecnología MSX extrae detalles de alto contraste de las imágenes tomadas por una cámara ligera visible incorporada y los graba o superpone sobre las imágenes termográficas que la cámara está tomando. Todo esto ocurre en tiempo real, de manera que lo que ve en la pantalla es una imagen supernítida que le permite conseguir detalles sin precedentes de la imagen.



MSX utiliza datos visuales de una cámara digital incorporada en varios modelos de las cámaras termográficas para los mercados industriales y de la construcción. El software interno analiza después la imagen de las cámaras para superponer los aspectos clave del mundo visual sobre la termografía. El espectro visual nunca borra el lado termográfico de las cosas, por lo que se asegura toda la información sigue con el más alto nivel de la precisión

Ventajas de MSX
MSX garantiza la identificación de un objetivo más fácil sin comprometer los datos radiométricos y la calidad de las imágenes térmicas es excelente.
Gracias a la nueva tecnología MSX, las termografías son más nítidas, la orientación del objetivo se realizará más rápidamente, se obtienen informes ordenados y se garantiza una ruta más rápida para
encontrar soluciones. Los usuarios pueden ver los resultados de la tecnología MSX en tiempo real y directamente en la pantalla táctil de la cámara. Si se presenta en persona, en un smartphone o se entrega en un informe, las sorprendentes y convincentes imágenes MSX proporcionan a los profesionales de la industria y de la construcción una ventaja adicional para ayudarles a contar una historia mucho mejor, obtener respuestas positivas para las reparaciones más rápidas, y ahorrar dinero a los clientes y a las empresas.

Videomanual - Cómo retirar / poner la cubierta de la impresora



El departamento técnico de Eideo, nos facilitan un video manual de como retirar la cubierta de la tapa de la impresora del analizador Chemist 400 de forma fácil y segura.





¿Tienes alguna duda de tu analizador Chemist o Casper? El equipo técnico de Eideo os ayudara a solventarlas!

Para ello pueden contactar al 933 773 566 o bien info@eideoanalisis.com

CHEMIST 400 APROBADO POR GAS NATURAL FENOSA

CHEMIST SERIE 400 Analizadores de Combustión aprobados por Gas Natural Fenosa


OTROS EQUIPOS CON APROBACIÓN GAS NATURAL:
CHEMIST 500
CASPER


INFORMACIÓN ACTUALIZADA MARZO 2015

La termografía muestra claramente problemas de construcción

La termografía se erige en valiosa herramienta para la identificación y localización de problemas como aislamientos deficientes o inadecuados, fugas de aire, problemas de calefacción o fontanería, daños provocados por fugas de agua, condensación o problemas de moho.


Wolfgang Böttcher: “Con una cámara  termográfica de FLIR se puede ver en qué parte del aislamiento del edificio hay un fallo. Gracias a las precisas mediciones de las cámaras termográficas de FLIR se
puede saber si el fallo de aislamiento es grave, y en caso de que así sea, proponer los cambios necesarios”




Esta termografía muestra que los tejados de estas casas no están correctamente aislados.

Una cámara termográfica de FLIR también es una herramienta excelente para ver el calor bajo el suelo




Esta termografía muestra dónde se ha instalado la tubería de agua caliente bajo el suelo.


En este caso, en el que hay daños causados por el agua, se muestran claramente las ventajas de la función Imagen-en-imagen, ya que el cliente puede ver fácilmente dónde se ha tomado la termografía, dato que sería mucho más difícil de conocer únicamente con la termografía.





Cámara termográfica FLIR de venta en Eideo Análisis.
